توضیحات
کنترل دما ، گرما و سرما ۳۰۰۲، اورجینال رله اصلی و توان کار تا ۳،۴ امپر میباشد و برای جوجه کشی و کنترل دما نرمال و کنترل بخاری گازی ( با نصب شیر برقی) کنترل دما و فن تهویه، پنکه و… مناسب میباشد تفاوت با دیگر محصولات مشابه که کم هم نیستند اینه که این کنترل کالیبره دما دارد . محصول ۱۲ ولتی و ۲۲۰ ولتی دارد که طبیعتا ۱۲ ولتی با باتری ۱۲ هم در زمان قطع برق کار میکند.

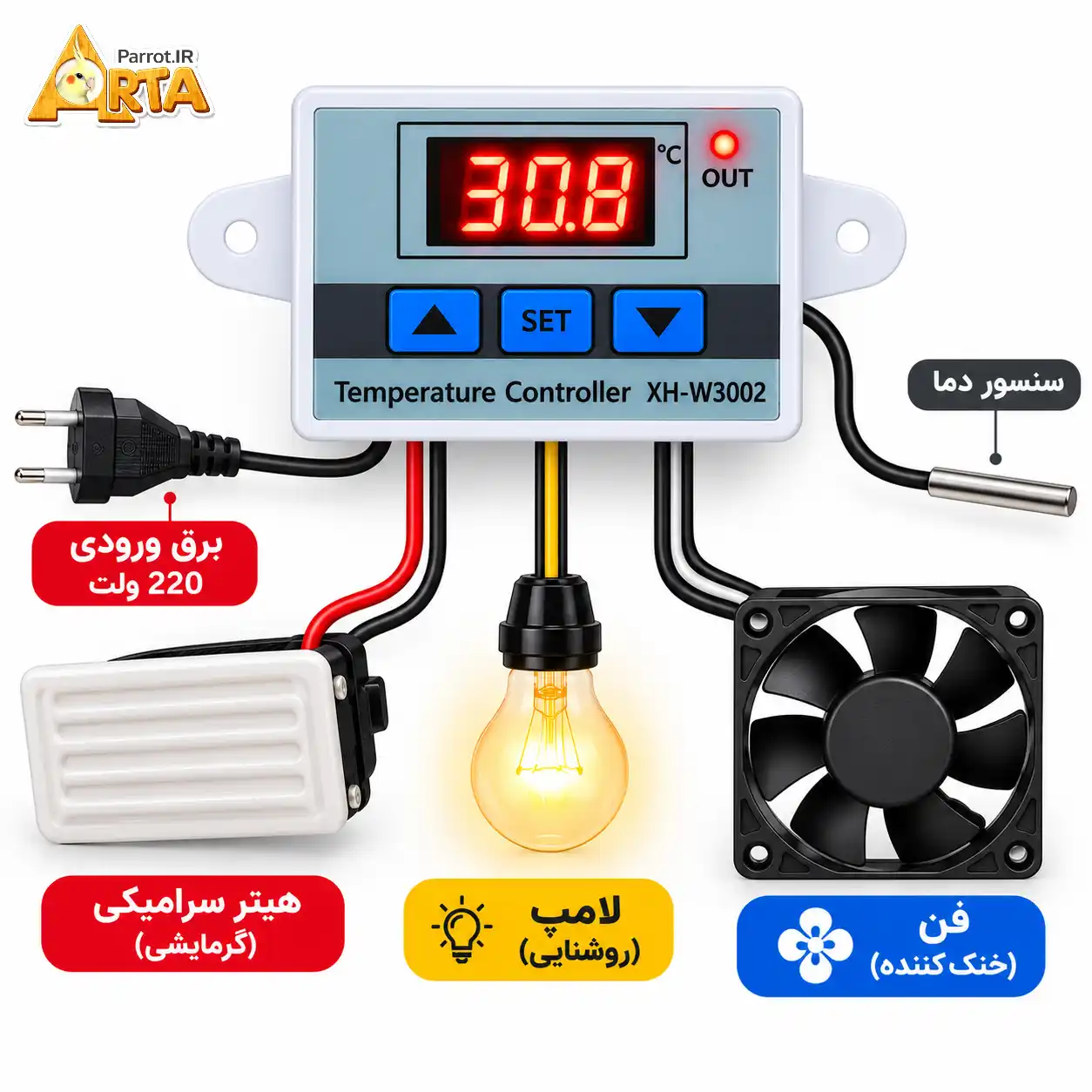

معرفی ترموستات W3002 با تغذیه 220VAC
ماژول XH-W3002، و یا ۱۲ ولتی ، در این‌پست تیم پر سون فعلا روی ۲۲۰ توصیح نوشته ولی در کل تنطیمات هر دو یکی هستند ( این مدل و نمونه) محصول فوق یک ترموستات دیجیتالی یا کنترل کننده‌ی دما، دارای نمایشگر و کلیدهای کنترلی است که محدوده‌ی دمایی بین 50- تا 110 درجه سانتیگراد را اندازه‌گیری و کنترل میکند و می‌توان آن را در دو حالت گرمایشی و سرمایشی استفاده کرد.
در این ماژول از سنسور ضد آب NTC(10K 0.5%) با طول 1 متر استفاده شده است و حداکثر دقت آن 0.1± درجه سانتیگراد است. تمام قطعات حساس آن در یک محفظه‌ی ABS قرار دارد و سه دکمه برای تنظیم دمای آغازین، پایانی، کالیبراسون دما و زمان تأخیر شروع به کار رله روی آن تعبیه شده است.
کار با کنترل دما 3002
سیم قرمز را به فاز و مشکی به نول برق شهر وصل کنید تا ماژول روشن شود و دمای فعلی محیط را نشان دهد. سیم زرد (فاز) و مشکی (نول) برای اتصال خروجی 220 ولت AC ترموستات W3002 به گرم‌کننده یا سردکننده است.
با فشار دکمه‌ی ▲ دمای آغازین و با فشار دکمه‌ی ▼ دمای پایانی نشان داده می‌شود. اگر دمای آغازین کمتر از دمای پایانی تنظیم شود، ماژول در حالت گرمایشی و اگر دمای آغازین بیشتر از دمای پایانی تنظیم شود، ماژول در حالت سرمایشی کار میکند. روش تنظیم P0 تا P2 به شرح زیر است.
P0: تنظیم دمای آغازین
اغازین یعنی رله وصل و دستگاه شروع کار میکند. دکمه‌ی “Setting” را فشار دهید تا پارامتر P0 روی دستگاه نشان داده شود.
با فشردن دوباره‌ی دکمه‌ی “Setting”، پارامتر P0 را انتخاب و امکان تنظیم آن فراهم می‌شود.
با استفاده از دکمه‌ی ▲ یا ▼ مقدار این پارامتر را تنظیم کنید و چند ثانیه صبر کنید تا تنظیمات ذخیره شود.
P1: تنظیم دمای پایانی
دکمه‌ی “Setting” را فشار دهید تا پارامتر P0 روی دستگاه ظاهر شود.
از دکمه‌ی ▲ یا ▼ استفاده کنید تا منوی تنظیمات تغییر کرده و پارامتر P1 نمایش داده شود.
با فشردن دوباره‌ی دکمه‌ی “Setting”، پارامتر P1 را انتخاب و امکان تنظیم آن فراهم می‌شود.
با استفاده از دکمه‌ی ▲ یا ▼ مقدار این پارامتر را تنظیم کنید و چند ثانیه صبر کنید تا تنظیمات ذخیره شود.
P2: برای کالیبره کردن دما
با کمک این قابلیت اگر دمای اندازه‌گیری شده با دمای واقعی محیط متفاوت باشد، می‌توان مقدار اختلاف آن‌ها را در این قسمت وارد کرد تا دما کالیبره شود.
P3: تنظیم زمان تأخیر
این پارامتر جهت تنظیم زمان تأخیر عملکرد رله (0 تا 10 دقیقه) استفاده می‌شود و معمولاً برای کمپرسور یخچال مورد نیاز است.
اموزش و روش تنظیم پارامترهای P2 و P3 مانند P0 و P1 است که در بالا توضیح داده شد.
مثلا فرض کنید در حالت گرمایشی مقدار P0 را 50 و مقدار P1 را 65 درجه سانتیگراد تنظیم و خروجی ماژول را به یک گرم‌کننده متصل می‌کنید. با رسیدن دمای محیط به 50 درجه ولتاژ 220 ولت AC روی خروجی ماژول قرار گرفته و هیتر را روشن میکند و تا رسیدن دما به 65 درجه روشن می‌ماند، پس از رسیدن به این دما ولتاژ خروجی صفر شده و هیتر را خاموش میکند، این چرخه دائما تکرار می شود تا دما در این محدوده نگه داشته شود.
حال فرض کنید در حالت سرمایشی مقدار P0 را 65 و مقدار P1 را 50 درجه سانتیگراد تنظیم و خروجی ماژول را به یک خنک‌کننده متصل می‌کنید. با رسیدن دمای محیط به 65 درجه ولتاژ 220 ولت AC روی خروجی ماژول قرار گرفته و دستگاه خنک کننده را روشن میکند و تا رسیدن دما به 50 درجه روشن می‌ماند، پس از رسیدن به این دما ولتاژ خروجی صفر شده و خنک کننده را خاموش میکند، این چرخه دائما تکرار می شود تا دما در این محدوده نگه داشته شود.
بازیابی به تنظیمات کارخانه کنترل ۳۰۰۲
برای بازیابی به تنظیمات کارخانه، بعد از اتصال ماژول به منبع تغذیه، دکمه‌های ▲ و ▼ را همزمان به مدت 3 ثانیه فشار دهید تا عدد 888 روی نمایشگر نشان داده شود.
نمایش LLL روی صفحه نمایشگر به معنی خراب بودن سنسور دما است و نیاز به بررسی و تعویض دارد و HHH نشان می‌دهد که دمای محیط بالاتر از محدوده‌ی کاری ماژول است.
ناگفته نماند که ماژول W3001 نیز مشابه W3002 و از نوع خروجی مستقیم بوده و تفاوتشان در این است که در ماژول W3002 علاوه بر تنظیم دمای آغازین و پایانی، امکان تنظیم زمان تأخیر و کالیبره کردن دما نیز وجود دارد و همچنین دکمه‌ی “Setting” هم برای راحتی کار با ماژول به دکمه های آن اضافه شده است.
از کار فروشگاه ۱۲ و ۲۲۰ ولتی را انتخاب کنید.
توجه شود که لوازم برقی کامل ورود انبار و در خروج کانل تست ، سلامت کامل ارسال میشوند.
